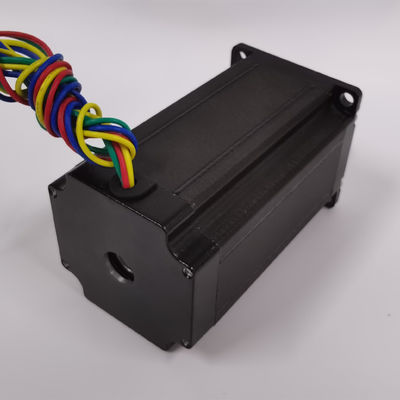

الصين مرحلتين Nema23 3N.M عقد محرك خطوي عزم الدوران لـ CNC
ما هو محرك متدرج؟
المحركات السائر هي محركات DC تتحرك في خطوات منفصلة.لديهم ملفات متعددة يتم تنظيمها في مجموعات تسمى "مراحل".من خلال تنشيط كل مرحلة على التوالي ، سوف يدور المحرك ، خطوة واحدة في كل مرة.
باستخدام جهاز كمبيوتر يتم التحكم فيه ، يمكنك تحقيق تحديد دقيق للغاية و / أو تحكم في السرعة.لهذا السبب ، فإن المحركات السائر هي المحرك المفضل للعديد من تطبيقات التحكم في الحركة الدقيقة.
تأتي المحركات السائر بأحجام وأنماط وخصائص كهربائية مختلفة.يفصل هذا الدليل ما تحتاج إلى معرفته لاختيار المحرك المناسب للوظيفة.
المواصفات العامة:
| زاوية الخطوة | 1.8 درجة |
| ارتفاع درجة الحرارة | 80 ℃ ماكس |
| درجة الحرارة المحيطة | -20 ℃ ماكس + 50 ℃ |
| مقاومة العزل | 100M دقيقة ، 500VDC |
| قوة عازلة | 500VAC لمدة 1 دقيقة |
| رمح شعاعي اللعب | 0.02 ماكس (حمولة 450 جرام) |
| رمح اللعب المحوري | 0.08 ماكس (حمولة 450 جرام) |
| الأعلى.القوة الشعاعية | 75N (20 مم من الشفة) |
| الأعلى.القوة الاسيوية | 15N |
المواصفات الكهربائية:
| نموذج رقم: |
زاوية الخطوة (°) |
الجهد / المرحلة (V) | الحالي / المرحلة (أ) |
المقاومة / المرحلة (Ω) |
مرحلة الحث (mH) | عقد عزم الدوران (kg.cm) | ماسك عزم الدوران (g.cm.Max) | القصور الذاتي للدوار (g.cm²) | طول المحرك (مم) | أسلاك الرصاص لا. | وزن المحرك (كجم) |
| 57HS41-2004 | 1.8 | 2 | 2 | 1 | 1.2 | 3.2 | 210 | 120 | 41 | 4 | 0.45 |
| 57HS41-1004 | 1.8 | 5.4 | 1 | 5.4 | 9.5 | 5.5 | 210 | 120 | 41 | 4 | 0.45 |
| 57HS41-2004 | 1.8 | 2 | 2 | 1 | 2.2 | 5 | 210 | 120 | 41 | 4 | 0.45 |
| 57HS51-1504 | 1.8 | 2.4 | 1.5 | 1.6 | 3.8 | 8.2 | 360 | 275 | 51 | 4 | 0.65 |
| 57HS51-2004 | 1.8 | 2.4 | 2 | 1.2 | 3 | 9 | 360 | 275 | 51 | 4 | 0.65 |
| 57HS51-2006 | 1.8 | 2 | 2 | 1 | 1.6 | 7 | 360 | 275 | 51 | 6 | 0.65 |
| 57HS56-1504 | 1.8 | 5.7 | 1.5 | 3.8 | 12 | 13.5 | 400 | 300 | 56 | 4 | 0.7 |
| 57HS56 - 3004 | 1.8 | 2.85 | 3 | 0.95 | 2.8 | 12 | 400 | 300 | 56 | 4 | 0.7 |
| 57HS56-2006 | 1.8 | 3.6 | 2 | 1.8 | 2.8 | 9 | 400 | 300 | 56 | 6 | 0.7 |
| 57HS64 - 3004 | 1.8 | 3.9 | 3 | 1.3 | 2.2 | 15 | 500 | 380 | 64 | 4 | 0.8 |
| 57HS76-2004 | 1.8 | 8.6 | 2 | 4.3 | 16.2 | 24 | 680 | 480 | 76 | 4 | 1 |
| 57HS76-3004 | 1.8 | 2.7 | 3 | 0.9 | 3.5 | 20 | 680 | 480 | 76 | 4 | 1 |
| 57HS76-4004 | 1.8 | 2.4 | 4 | 0.6 | 2.2 | 20 | 680 | 480 | 76 | 4 | 1 |
| 57HS82 - 3004 | 1.8 | 4.2 | 3 | 1.4 | 5 | 22 | 700 | 510 | 82 | 4 | 1.2 |
| 57HS82-4004 | 1.8 | 3 | 4 | 0.75 | 3.5 | 20 | 700 | 510 | 82 | 4 | 1.2 |
| 57HS100-3004 | 1.8 | 3 | 3 | 1 | 4.5 | 25 | 1000 | 680 | 100 | 4 | 1.4 |
| 57HS112-3004 | 1.8 | 3.9 | 3 | 1.3 | 6.5 | 30 | 1200 | 800 | 112 | 4 | 1.7 |
| 57HS112-3504 | 1.8 | 2.45 | 3.5 | 0.7 | 3 | 28 | 1200 | 800 | 112 | 4 | 1.7 |
أبعاد: الاسلاك الرسم البياني:
(الوحدة = مم)
يمكن تخصيص L1 و L2 وفقًا لمتطلبات العملاء.
مواصفات مختلفة لمحرك السائر بأسعار تنافسية لاختيارك:
نطاق واسع من التطبيقات:
يتم استخدام محرك السائر لدينا على نطاق واسع في آلة النقش ، وآلة القطع ، وآلة النسيج ، والطابعة ثلاثية الأبعاد ، والأجهزة الطبية ، ومعدات إضاءة المسرح ، والروبوت ، وآلة CNC ، ونافورة الموسيقى وغيرها من المعدات الأوتوماتيكية الصناعية.
