محرك نيما 23 خطوة مغلق حلقة التحكم محرك متدرج مغلق حلقة متدرجة
مقدمة:
• هو جهاز كهروميكانيكي يحول النبضات الكهربائية إلى حركات ميكانيكية منفصلة.
• يدور محور دوران المحرك السائر في خطوات منفصلة عند تطبيق النبضات الكهربائية في تسلسل مناسب.
• يرتبط تسلسل النبضات مباشرة باتجاه دوران أعمدة المحرك.ترتبط سرعة دوران أعمدة المحرك ارتباطًا مباشرًا بتردد النبضات.علاوة على ذلك ، يرتبط طول الدوران ارتباطًا مباشرًا بعدد نبضات الإدخال المطبقة.
• كما هو مبين هناك جزأين رئيسيين.الجزء الثابت والدوار.يستمد الطاقة لملفاته الثابت عند مستوى ثابت لا يتغير مع السرعة.
يوفر المحرك المتدرج استجابة ممتازة أثناء وضع البدء والإيقاف والعكس.➨ إنه موثوق للغاية حيث لا يتم استخدام فرش أو مبدل.يعتمد وقت حياتها على حياة المحمل.دائرة التحكم في محرك Stepper بسيطة ومنخفضة التكلفة.
تستخدم محركات السائر لدينا على نطاق واسع في التحكم في إضاءة المسرح ، والمراقبة الأمنية ، والأجهزة المنزلية ،معدات الفيديو ، محطة الليزر ، آلة نحت ، السيارات ، أتمتة المكاتب ، لعبة ذكية ،الآلات والأدوات الطبية التي يتم التحكم فيها رقميًا.
طراز nema 23 الهجين السهل المؤازر:
| مسلسل | نموذج | زاوية الخطوة | تيار | مقاومة | الحث | عقد العزم | طول |
| أ | ± 10٪ | ± 20٪ م | NM | مم | |||
| نيما 23 | DW57HSE2N-D25 | 1.8 درجة | 4 | 0.5 | 1.8 | 2 | 76 |
| نيما 24 | DW60HSE3N-D25 | 5 | 0.45 | 1.8 | 3 | 88 | |
| نيما 34 | DW86HSE4N-BC38 | 6 | 0.45 | 3.7 | 4 | 82 | |
| DW86HSE8N-BC38 | 0.44 | 3.7 | 8 | 118 | |||
| DW86HSE12N-BC38 | 0.45 | 5.2 | 12 | 156 |

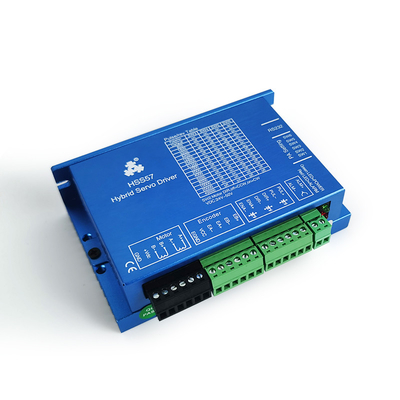

إغلاق برنامج تشغيل حلقة HSS57
سمات
1. تصحيح خطأ الموقع وعدم فقدان الخطوات.
2. استجابة سريعة وتسريع مثالي ، وعزم دوران مرتفع بسرعة عالية.
3. التعديل الأوتوماتيكي للتيار على أساس الحمل ، إرتفاع درجة الحرارة المنخفضة
4. الإفراط في التيار ، والإفراط في الجهد والموقف وظيفة حماية فائقة الفرق
5. يمكن أن يصل تردد استجابة النبضات إلى 200 كيلو هرتز
6. 16 نوع من اختيار الخطوات الدقيقة ، أعلى 51200 خطوات دقيقة / مراجعة.

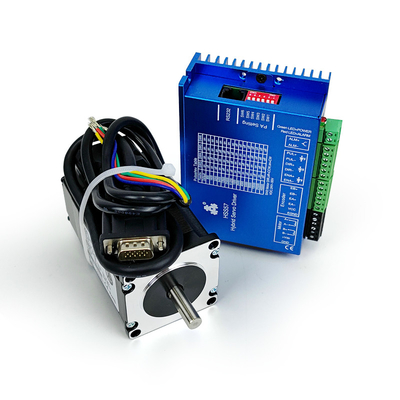

7. محرك نيما 23 سلسلة 2.0N.m حلقة مغلقة السائر
8. نطاق الجهد: DC24V-50V
تشانغتشو جينسانشي ميكاترونيكس المحدودة ، تصدير محركات السائر ، محرك سيرفو ، محرك المغزل ،محرك BLDCوسائقهم VFD.نحن متخصصون في هذا المجال لسنوات عديدة ، بقوة الجودة العالية والأسعار التنافسية في الصين.
لدينا قسم تقني خاص بنا وقمنا بتطوير نماذج مختلفة من المحركات السائر ، ولدينا أيضًا رسومات كاملة لمحركاتنا.
يمكننا تقديم اقتراح تقني كامل لمشروعك.
إذا كان لديك أي سؤال حول السائر ، يرجى الاتصال بي عبر الإنترنت أو إرسال بريد إلكتروني إلي.سوف نقوم بالرد عليك في غضون يومين!
التعلم:
يعمل المحرك السائر على مبدأ محاذاة الجزء المتحرك في موضع معين مع أسنان قطب الإثارة في دائرة مغناطيسية.يوجد الحد الأدنى لمسار الممانعة مع قطب الإثارة. تعتمد الإثارة على عدد نبضات الإدخال.يقوم بتشغيل سلسلة من الحركات خطوة استجابة لتسلسل نبضات الإدخال.
يتم تحديد خرج محرك متدرج تمامًا من خلال عدد نبضات الإدخال المعطاة للنظام.يمكن أن تكون حركة الخطوة إما زاوية أو خطية ويمكن أن تكون إما في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة.يقوم كل مدخل نبضي بتشغيل حركة خطوة واحدة وتتكون كل ثورة في المحرك السائر من عدد من حركات الخطوة المنفصلة.
