معلمات المحرك الكهربائي:
| الوضع | زاوية الخطوة | التيار (أ) | مقاومة (Ω ±10٪) | الحث | تحتجز | محرك | التشفير | الوزن (كجم) |
| (م±20٪) | عزم الدوران (نانومتر) | الطول (مم) | الدقة (PPR) | |||||
| 57HSE1N-D25 | 1.8° | 4.2 | 0.4 | 1.2 | 1.2 | 88 | 1000 | 0.9 |
| 57HSE2N-D25 | 1.8° | 4.2 | 0.5 | 1.8 | 2 | 108 | 1000 | 1.3 |
| 57HSE3N-D25 | 1.8° | 4 | 0.9 | 4 | 3 | 144 | 1000 | 1.9 |
سمات:
1. تصحيح خطأ الموقع وعدم فقدان الخطوات
2. استجابة سريعة وتسريع مثالي ، وعزم دوران عالي بسرعة عالية
3. التعديل الأوتوماتيكي للتيار على أساس الحمل ، إرتفاع درجة الحرارة المنخفضة
4. الإفراط في التيار ، والإفراط في الجهد والموقف وظيفة حماية فائقة الفرق
5. يمكن أن يصل تردد استجابة النبضات إلى 200 كيلو هرتز
6. 16 نوعًا من اختيار الخطوات الدقيقة ، أعلى 51200 خطوات دقيقة / مراجعة
7. دعم بروتوكول modbus RTU على RS232 ، التحكم في الموقع والسرعة عن طريق الاتصال ؛

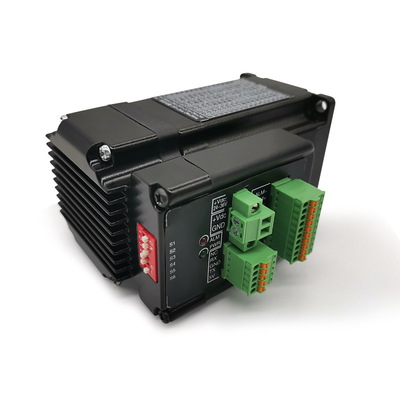

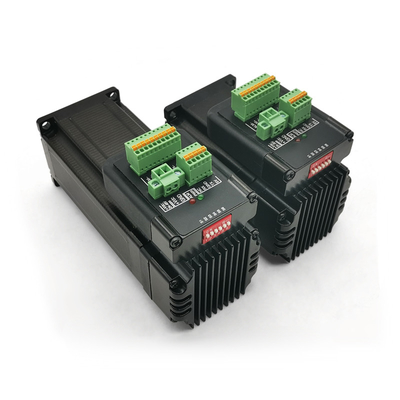

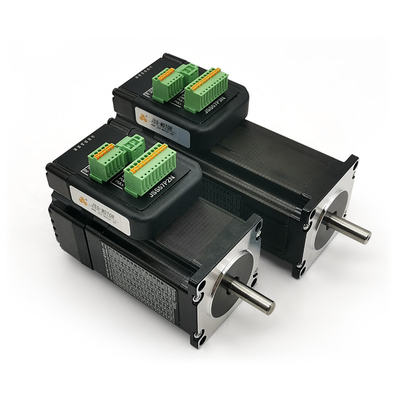

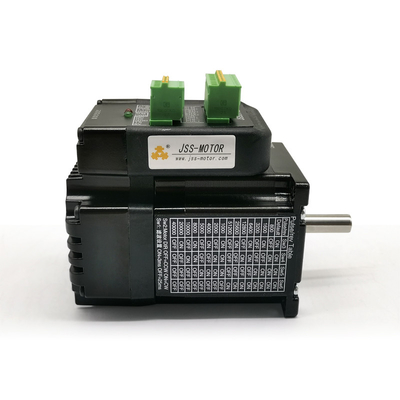

8. محرك نيما 23 سلسلة 2N.m محرك متدرج ذو حلقة مغلقة
9. نطاق الجهد: DC24V ~ 48V
اختيار Microstep:
| Micorstep / مراجعة | SW3 | SW4 | SW5 | SW6 |
| افتراضي (400) | تشغيل | تشغيل | تشغيل | تشغيل |
| 800 | إيقاف | تشغيل | تشغيل | تشغيل |
| 1600 | تشغيل | إيقاف | تشغيل | تشغيل |
| 3200 | إيقاف | إيقاف | تشغيل | تشغيل |
| 6400 | تشغيل | تشغيل | إيقاف | تشغيل |
| 12800 | إيقاف | تشغيل | إيقاف | تشغيل |
| 25600 | تشغيل | إيقاف | إيقاف | تشغيل |
| 51200 | إيقاف | إيقاف | إيقاف | تشغيل |
| 1000 | تشغيل | تشغيل | تشغيل | إيقاف |
| 2000 | إيقاف | تشغيل | تشغيل | إيقاف |
| 4000 | تشغيل | إيقاف | تشغيل | إيقاف |
| 5000 | إيقاف | إيقاف | تشغيل | إيقاف |
| 8000 | تشغيل | تشغيل | إيقاف | إيقاف |
| 10000 | إيقاف | تشغيل | إيقاف | إيقاف |
| 20000 | تشغيل | إيقاف | إيقاف | إيقاف |
| 40000 | إيقاف | إيقاف | إيقاف | إيقاف |
نطاق واسع من التطبيقات:
يتم استخدام محرك السائر لدينا على نطاق واسع في آلة النقش ، وآلة القطع ، وآلة النسيج ، والطابعة ثلاثية الأبعاد ، والأجهزة الطبية ، ومعدات إضاءة المسرح ، والروبوت ، وآلة CNC ، ونافورة الموسيقى وغيرها من المعدات الأوتوماتيكية الصناعية.
يعمل المحرك السائر على مبدأ محاذاة الجزء المتحرك في موضع معين مع أسنان قطب الإثارة في دائرة مغناطيسية.يوجد الحد الأدنى لمسار الممانعة مع قطب الإثارة. تعتمد الإثارة على عدد نبضات الإدخال.يقوم بتشغيل سلسلة من الحركات خطوة استجابة لتسلسل نبضات الإدخال.
يتم تحديد خرج محرك متدرج تمامًا من خلال عدد نبضات الإدخال المعطاة للنظام.يمكن أن تكون حركة الخطوة إما زاوية أو خطية ويمكن أن تكون إما في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة.يقوم كل مدخل نبضي بتشغيل حركة خطوة واحدة وتتكون كل ثورة في المحرك السائر من عدد من حركات الخطوة المنفصلة.
