نيما 23 - نظام محرك متدرج مغلق بحلقة متدرجة - مجموعة مؤازرة هجينة 2 نانومتر
الحجم: 57 * 57 مم
رقم المرحلة: 2-المرحلة
عقد عزم الدوران: 2 نيوتن متر
خط التشفير: 1000ppr
سائق مناسب: HSS57

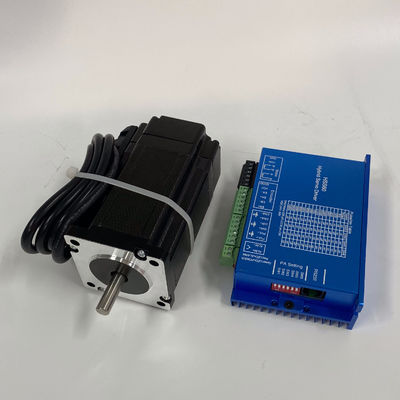

محرك السائر ذو الحلقة المغلقة والسائق
ضوضاء منخفضة ، خصائص ديناميكية جيدة ، نوعية جيدة وموثوقة.نفس سرعة الاستجابة الديناميكية مع محرك سيرفو ، لكنها أرخص من محرك سيرفو.
سمات:
نظام حلقة مغلقة بمحرك متدرج ، لا تفقد الخطوة أبدًا.
تحسين عزم دوران خرج المحرك وسرعة العمل.
التعديل التلقائي للتيار على أساس الحمل ، ارتفاع درجة الحرارة المنخفضة.
مناسبة لجميع ظروف الحمل الميكانيكية (بما في ذلك بكرة حزام وعجلة منخفضة الصلابة) ، لا حاجة لضبط معلمة الكسب.
يعمل المحرك بسلاسة واهتزاز منخفض ، وأداء ديناميكي عالي في التسارع والتباطؤ.
لا اهتزاز من سرعة عالية إلى سرعة الصفر
محرك nema 23 series 2N.m محرك متدرج مغلق الحلقة.
يمكن أن يصل تردد استجابة النبضات إلى 200 كيلو هرتز
اختيار 16 نوعًا من الخطوات الدقيقة ، أعلى 51200 خطوات دقيقة / مراجعة.
نطاق الجهد: DC24V ~ 50V
حماية فرق التيار الزائد والجهد الزائد والموضع
المعلمات الكهربائية:
| الوضع | زاوية الخطوة | التيار (أ) | المقاومة (Ω ± 10٪) |
الحث (mH ± 20٪) |
عقد العزم (نانومتر) |
طول المحرك (مم) |
التشفير الدقة (PPR) |
الوزن (كجم) |
سائق مناسب |
| 42HSE05N-D24 | 1.8 درجة | 1.5 | 2.8 | 5.5 | 0.55 | 48 | 1000 | 0.45 | HSS42 |
| 57HSE2N-D25 | 1.8 درجة | 4.2 | 0.5 | 1.8 | 2 | 76 | 1000 | 1.15 | HSS57 |
| 60HSE3N-D25 | 1.8 درجة | 5 | 0.45 | 1.8 | 3 | 88 | 1000 | 1.55 | HSS60 |
| 86HSE4N-BC38 | 1.8 درجة | 6.0 | 0.45 | 3.7 | 4.5 | 82 | 1000 | 2.65 | HSS86 ، HSS758 |
| 86HSE8N-BC38 | 1.8 درجة | 6.0 | 0.44 | 3.7 | 8.5 | 118 | 1000 | 4.0 | HSS86 ، HSS758 |
| 86HSE12N-BC38 | 1.8 درجة | 6.0 | 0.45 | 5.2 | 12 | 156 | 1000 | 5.65 | HSS86 ، HSS758 |
| 110HCE12N-B39 | 1.2 درجة | 4.2 | 1.2 | 13 | 12 | 139 | 1000 | 8 | 3HSS2260 |
| 110HCE16N-B39 | 1.2 درجة | 6.4 | 0.9 | 9.5 | 16 | 180 | 1000 | 10 | 3HSS2260 |
| 110HCE20N-B39 | 1.2 درجة | 4.2 | 1.88 | 18 | 20 | 221 | 1000 | 12 | 3HSS2260 |
| 130HCE36N-B45 | 1.2 درجة | 8.5 | 0.93 | 13.1 | 36 | 230 | 1000 | 20 | 3HSS2260 |
| 130HCE50N-B45 | 1.2 درجة | 8.5 | 1.82 | 18.5 | 50 | 282 | 1000 | 24 | 3HSS2260 |

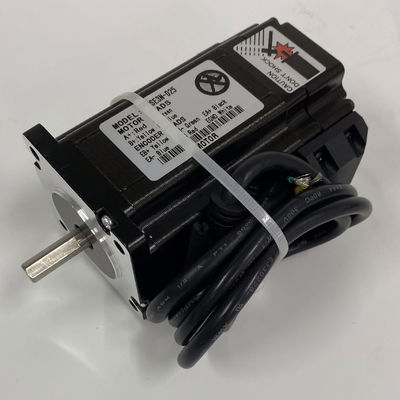

أبعاد المحرك:

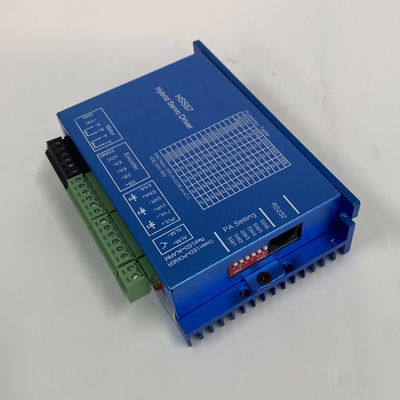

أبعاد السائق:
منحنى عزم الدوران / التردد:
المعلمة الكهربائية
| مجال الجهد الكهربائي | DC24 ~ 50 فولت |
| تيار الذروة | 6.0A الذروة (التغيير الحالي حسب الحمل) |
| تيار الإدخال المنطقي | 7 ~ 20 مللي أمبير |
| تكرر | 0 ~ 200 كيلو هرتز |
| محرك مناسب | 42HSE05N |
| خطوط التشفير | 2500 |
| مقاومة العزل | > = 500MΩ |
معلمة البيئة
| طريقة التبريد | طبيعي أو مشع | |
|
التشغيل بيئة |
مناسبات العمل | حاول تجنب الغبار والنفط وغاز التآكل |
| درجة حرارة التشغيل | 0 ~ 50 ℃ | |
| رطوبة التشغيل | 40 ~ 90٪ ر | |
| اهتزاز | 5.9 م / ث² | |
| درجة حرارة التخزين | -20 ℃ ~ 65 ℃ | |
| وزن | حوالي 300 جرام | |
نحن نستخدم مواد خام عالية الجودة لضمان جودة المحرك ، وتحسين الأداء ، وطول العمر الافتراضي:
التطبيقات:
يتم تطبيق محرك السائر على نطاق واسع في آلة النقش ، وآلة النسيج ، والطابعة ثلاثية الأبعاد ، والأدوات الطبية ، ومعدات إضاءة المسرح ، والروبوت ، و CNC ، ونافورة الموسيقى ، وغيرها من المعدات الأوتوماتيكية الصناعية.
