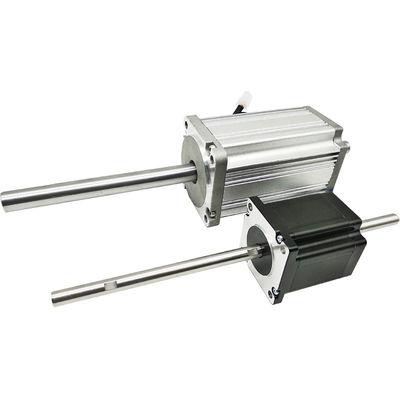

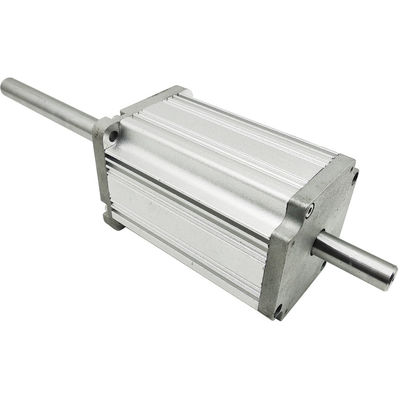

48 فولت مزدوج رمح فرش العاصمة المحرك 500 واط 80 مم 3000 دورة في الدقيقة لآلة الشنيل
ميزات محرك التيار المستمر بدون فرش:
السرعه العاليه
طويل باستخدام الحياة
منخفض الكلفة
تدخل منخفض
كفاءة عالية
انخفاض مستوى الضجيج
توفير الطاقة
80 ملم فرش العاصمة المحرك:
تحديد:
نوع اللف: نجمة / دلتا
زاوية تأثير القاعة: 120 درجة زاوية كهربائي
رمح نفاذ: 0.025 ملم
اللعب الشعاعي: 0.02mm / 50g
نهاية اللعب: 0.08 مللي متر / 50 جرام
أقصى قوة شعاعية: 28 نيوتن / 20 مم من الشفة
أقصى قوة محورية: 60N
فئة العزل: الفئة ب
فئة IP: IP40
قوة عازلة: 500VDC لمدة دقيقة واحدة
مقاومة العزل: 100MΩmin 500VDC
المواصفات الكهربائية:
| نموذج | الفولطية (VDC) |
التصنيف الحالي (أ) |
القوة المصنفة (ث) |
تصنيف عزم الدوران (نانومتر) |
عزم الدوران الاقصى (نانومتر) |
تصنيف سريع (دورة في الدقيقة) |
طول (مم) |
كتلة (كلغ) |
| 80BL100-430 | 48 | 7 | 251 | 0.8 | 2.4 | 3000 | 105 | 1.6 |
| 80BL120-430 | 48 | 10.5 | 377 | 1.2 | 3.6 | 3000 | 125 | 2.5 |
| 80BL140-430 | 48 | 14 | 502 | 1.6 | 4.8 | 3000 | 145 | 3 |
| 80BL100-640 | 310 | 1.4 | 335 | 0.8 | 2.4 | 4000 | 105 | 1.6 |
| 80BL120-640 | 310 | 2.2 | 502 | 1.2 | 3.6 | 4000 | 125 | 2.5 |
| 80BL140-640 | 310 | 2.9 | 669 | 1.6 | 4.8 | 4000 | 145 | 3 |
الربط الكهربائي:
| رقم الرصاص | لون الرصاص | مقياس الرصاص | وظيفة | وصف | ||||
| 1 | أحمر | UL3266 / 28AWG | VCC + 5VDC | جهد الإمداد لحساسات القاعات | ||||
| 2 | أسود | GND | أرضية لأجهزة استشعار القاعات | |||||
| 3 | أصفر | القاعة أ | إشارة القاعة أ | |||||
| 4 | لون أخضر | القاعة ب | إشارة القاعة ب | |||||
| 5 | أزرق | UL3266 / 22AWG | القاعة ج | إشارة القاعة ج | ||||
| 1 | أصفر | المرحلة ش | مرحلة المحرك U | |||||
| 2 | لون أخضر | المرحلة الخامسة | مرحلة المحرك الخامس | |||||
| 3 | أزرق | المرحلة W | حالة المحرك W | |||||
رسم بياني:
نحن شركة شاملة متخصصة في إنتاج والبحث عن محرك متدرج وسائق محرك ، محرك متدرج ذو حلقة مغلقة ، محرك مؤازر متدرج ، محرك تيار مستمر بدون فرش ، محرك تيار مستمر بدون فرش ، محرك مغزل.تقع شركتنا في مدينة Changzhou ، مقاطعة Jiangsu ، الصين.لدينا مجموعة ممتازة ذات خبرة غنية في التصنيع والبحث.يمكننا حل مشاكل الاستخدام الفعلية للعملاء.تحظى منتجاتنا بإشادة عالية من قبل العملاء نظرًا لسهولة تشغيلها وعمرها الطويل وأداءها المستقر ومعدل فشل منخفض ومحتوى تقني عالٍ.
التطبيقات:
يستخدم محرك التيار المستمر بدون فرش على نطاق واسع في آلة النسيج ، المعدات الطبية ، CNC ، الأتمتة الصناعية ، أداة المختبر ، آلة التعبئة ، الطائرات بدون طيار إلخ.
