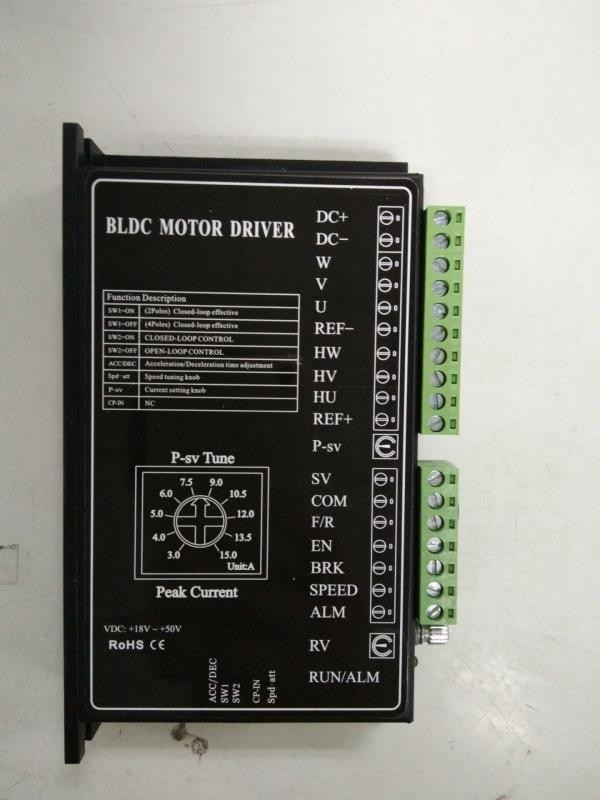

محرك تيار مستمر بدون فرش 12-56VDC BLD-300 مناسب أقل من محرك 48V 440W Dc
سمات:
1 ، إعداد وقت التسارع / التباطؤ
2 ، إعداد عدد عمود المحرك
3 ، ماكس إعداد الإخراج الحالي
4 ، فتح / حلقة مغلقة السيطرة
5 ، عزم دوران المحرك
6 ، إعادة التشغيل
7 ، مؤشرات aralam carious
8 ، الجهد الداخلي والتحكم في سرعة RV
9 ، التحكم في سرعة الجهد الخارجي
10 ، تنظيم سرعة سينغال الخارجية التناظرية
11 ، نبض التحكم في سرعة التردد
المعلمات الكهربائية:
| معامل | دقيقة | مصنفة | الأعلى | وحدة |
| زاوية قاعة المحرك | 120 درجة / 240 درجة | |||
| جهد الدخل DC | 12 | 48 | 56 | الخامس |
| يقود الناتج الحالي | - | - | 15 | أ |
| سرعة المحرك المطبقة | - | - | 20000 | دورة في الدقيقة |
| جهد إشارة القاعة | - | - | 5 | الخامس |
| تيار إشارة القاعة | 12 | مللي أمبير | ||
| مقياس الجهد الخارجي | 10 كيلو | Ω | ||
الاسلاك الرسم البياني:
| الإشارة | صالة | المحتوى |
| انتاج | الإشارة |
ALM | يتحكم المحرك أو السائق في إشارة خرج إشارة الخطأ ، والتي تكون عادة 5 فولت ، والمستوى هو 0V عند حدوث الخطأ. |
| سرعة | بالتوافق مع سرعة تشغيل المحرك ، يتم إخراج تردد النبض المقابل.مع SPEED-OUT ، يمكن حساب سرعة المحرك. صيغة الحساب هي: N (دورة في الدقيقة) = (F / P) * 60/3 F: تردد النبض الناتج (HZ) ؛ P: لوغاريتم درجة المحرك ； N: سرعة المحرك على سبيل المثال: محرك 4 قطب F = 1 ثانية / 2 مللي ثانية = 500 هرتز N (دورة في الدقيقة) = (500/4) * 60/3 = 2500 |
|
| مراقبة الإشارة |
BRK | عند فصل طرفي BRK و COM أو عند إدخال المستوى العالي ، توقف فرامل المحرك.عندما يكون المحرك قصيرًا أو منخفض المستوى ، يعمل المحرك. |
| EN | عند فصل طرف EN من طرف COM أو المدخلات عالية المستوى ، يتوقف المحرك ببطء.عندما ماس كهربائى أو يتم استخدام مدخلات منخفضة المستوى ، يتم تشغيل المحرك. |
|
| F / R | عندما يكون طرف F / R قصير الدائرة مع طرف COM أو المدخلات عالية المستوى ، يدور المحرك للأمام ، وعندما تكون الدائرة القصيرة أو يتم استخدام مدخلات منخفضة المستوى ، ينعكس المحرك. |
|
| COM | المنفذ العام (المستوى المرجعي OV) | |
| SV | ① مقياس جهد السرعة الخارجي إدخال إشارة تناظرية خارجية إدخال تردد النبض | |
| VCC | واجهة الجهد الخارجية | |
| إشارة القاعة | REF + | DC فرش موتور قاعة إشارة امدادات الطاقة. |
| HU | العاصمة فرش السيارات قاعة إشارة HU. | |
| HV | العاصمة فرش السيارات قاعة إشارة HV. | |
| HW | العاصمة فرش السيارات قاعة إشارة HW. | |
| المرجع- | تم تأريض إشارة قاعة المحرك بدون فرش. | |
| محرك الإتصال |
يو | العاصمة فرش المحرك U المرحلة. |
| الخامس | المرحلة الخامسة من محرك التيار المستمر بدون فرش. | |
| دبليو | المرحلة W المحرك بدون فرش. | |
| قوة الإتصال |
DC- | مدخلات طاقة التيار المستمر إلى القطب السالب. |
| DC + | دخل طاقة التيار المستمر موجب.(نطاق الجهد DC24V-DC52V) |
