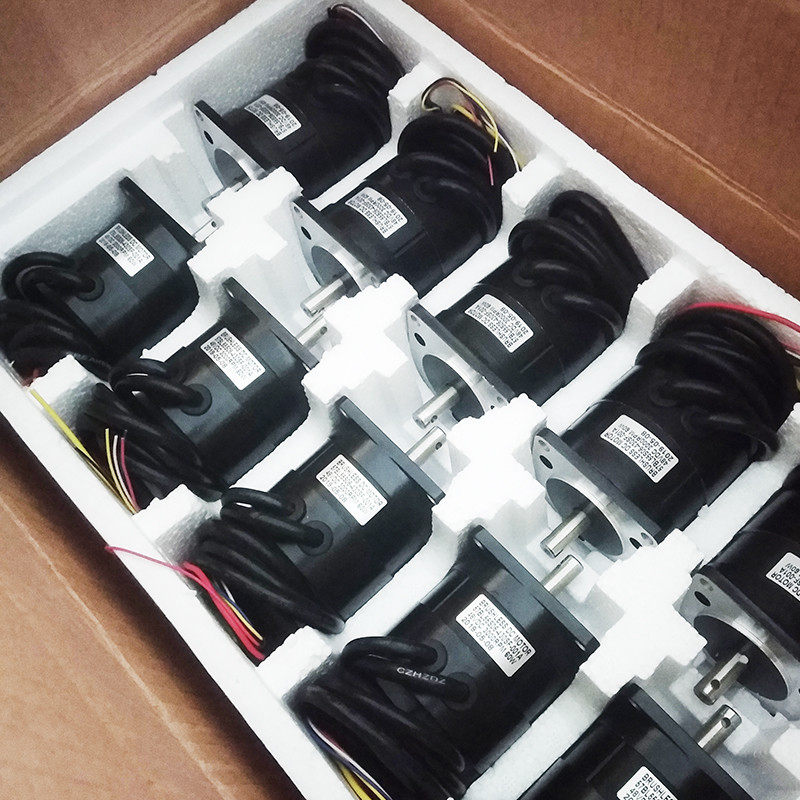

24VDC 3000RPM Brushless Dc Motor 57mm 125W لآلة النسيج
التطبيقات:
يستخدم محرك التيار المستمر بدون فرش على نطاق واسع في آلة النسيج ، المعدات الطبية ، CNC ، الأتمتة الصناعية ، أدوات المختبر ، آلة التعبئة ، إلخ.
بالمقارنة مع محرك الفرشاة ، يتميز محرك التيار المستمر بدون فرش بمزايا التداخل المنخفض ، والكفاءة العالية ، والضوضاء المنخفضة ، والعمر الطويل ، والتكلفة المنخفضة.
57 مللي متر فرش العاصمة المحرك:
| غرض | تخصيص |
| نوع العرض | ستار / دلتا |
| زاوية تأثير القاعة | 120 درجة زاوية كهرباء |
| رمح الجريان | 0.025 مم |
| اللعب الشعاعي | 0.06 مم / 50 جرام |
| انهاء اللعب | 0.05 مم / 50 جرام |
| أقصى قوة شعاعية | 28N / 20mm من الحافة |
| أقصى قوة محورية | 15N |
| فئة العزل | الصف ب |
| فئة IP | IP40 |
| قوة عازلة | 500VDC لمدة دقيقة واحدة |
| مقاومة العزل | 100MΩmin 500VDC |
المواصفات الكهربائية:
| نموذج |
الفولطية (VDC) |
التصنيف الحالي (A) | الطاقة المقدرة (W) | عزم الدوران المقدر (نانومتر) | أقصى عزم دوران (نانومتر) | السرعة المقدرة (RPM) | الطول (مم) | الكتلة (كلغ) |
| 57BL60-230 | 24 | 3.4 | 62 | 0.2 | 0.6 | 3000 | 60 | 0.65 |
| 57BL80-230 | 24 | 6.9 | 125 | 0.4 | 1.2 | 3000 | 81 | 0.85 |
| 57BL100-230 | 24 | 10.4 | 188 | 0.6 | 1.8 | 3000 | 102 | 1.1 |
| 57BL60-340 | 36 | 3.1 | 84 | 0.2 | 0.6 | 4000 | 60 | 0.65 |
| 57BL80-340 | 36 | 6.2 | 167 | 0.4 | 1.2 | 4000 | 81 | 0.85 |
| 57BL100-340 | 36 | 9.3 | 251 | 0.6 | 1.8 | 4000 | 102 | 1.1 |
الربط الكهربائي:
| رقم الرصاص | لون الرصاص | مقياس الرصاص | وظيفة | وصف | ||||
| 1 | أحمر | UL3266 / 28AWG | VCC + 5VDC | جهد الإمداد لحساسات القاعات | ||||
| 2 | أسود | GND | أرضية لأجهزة استشعار القاعات | |||||
| 3 | أصفر | القاعة أ | إشارة القاعة أ | |||||
| 4 | لون أخضر | القاعة ب | إشارة القاعة ب | |||||
| 5 | أزرق | UL3266 / 22AWG | القاعة ج | إشارة القاعة ج | ||||
| 1 | أصفر | المرحلة ش | مرحلة المحرك U | |||||
| 2 | لون أخضر | المرحلة الخامسة | مرحلة المحرك الخامس | |||||
| 3 | أزرق | المرحلة W | حالة المحرك W | |||||
رسم بياني:
