تطبيق:
يتم استخدام محرك السائر على نطاق واسع في آلة النقش ، وآلة القطع ، وآلة النسيج ، والطابعة ثلاثية الأبعاد ، والأجهزة الطبية ، ومعدات إضاءة المسرح ، والروبوت ، وآلة CNC ،
إغلاق برنامج تشغيل حلقة HSS60
سمات
1. تصحيح خطأ الموضع ولا تفقد الخطوات أبدًا.
2. استجابة سريعة وتسريع مثالي ، وعزم دوران مرتفع بسرعة عالية.
3. التعديل الأوتوماتيكي للتيار على أساس الحمل ، إرتفاع درجة الحرارة المنخفضة
4. الإفراط في التيار ، والإفراط في الجهد والموقف وظيفة حماية فائقة الفرق
5. يمكن أن يصل تردد استجابة النبضات إلى 200 كيلو هرتز
6. 16 نوع من اختيار الخطوات الدقيقة ، أعلى 51200 خطوات دقيقة / مراجعة.

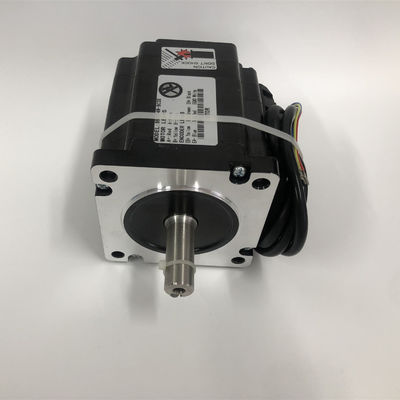

7. محرك نيما 24 سلسلة 3N.m محرك متدرج ذو حلقة مغلقة
8. نطاق الجهد: DC24V-50V
اختيار Microstep:
| Micorstep / مراجعة | SW3 | SW4 | SW5 | SW6 |
| افتراضي (400) | تشغيل | تشغيل | تشغيل | تشغيل |
| 800 | إيقاف | تشغيل | تشغيل | تشغيل |
| 1600 | تشغيل | إيقاف | تشغيل | تشغيل |
| 3200 | إيقاف | إيقاف | تشغيل | تشغيل |
| 6400 | تشغيل | تشغيل | إيقاف | تشغيل |
| 12800 | إيقاف | تشغيل | إيقاف | تشغيل |
| 25600 | تشغيل | إيقاف | إيقاف | تشغيل |
| 51200 | إيقاف | إيقاف | إيقاف | تشغيل |
| 1000 | تشغيل | تشغيل | تشغيل | إيقاف |
| 2000 | إيقاف | تشغيل | تشغيل | إيقاف |
| 4000 | تشغيل | إيقاف | تشغيل | إيقاف |
| 5000 | إيقاف | إيقاف | تشغيل | إيقاف |
| 8000 | تشغيل | تشغيل | إيقاف | إيقاف |
| 10000 | إيقاف | تشغيل | إيقاف | إيقاف |
| 20000 | تشغيل | إيقاف | إيقاف | إيقاف |
| 40000 | إيقاف | إيقاف | إيقاف | إيقاف |
معلمات المحرك الكهربائي
| نموذج رقم: | رقم المرحلة |
زاوية الخطوة (°) |
التيار (أ) |
مقاومة (Ω± 10٪) |
الحث (م± 20٪) |
عقد عزم الدوران (نيوتن متر) | طول المحرك (مم) | دقة التشفير (PPR) | الوزن (كجم) |
| 60HSE3N-D25 | 2 | 1.8 | 5.0 | 0.45 | 1.8 | 3 | 88 | 1000 | 1.55 |
أبعاد المحرك (الوحدة = مم)
منحنى عزم الدوران / التردد
ملاحظة: المنحنى الأزرق هو منحنى عزم دوران محرك السائر القياسي nema24 ، والمنحنى الأحمر هو منحنى عزم الدوران مغلق الحلقة nema24.
أبعاد السائق
الاسلاك الرسم البياني
