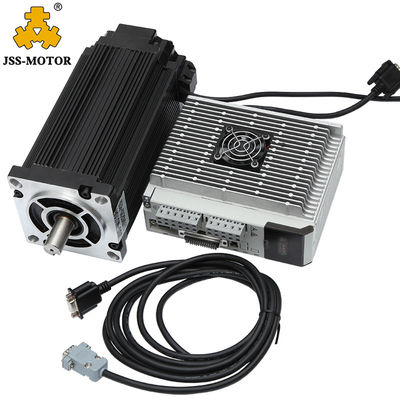

آلة منحنى محددة باستخدام محرك متدرج مغلق الحلقة 110HCE12N-B39 12N.m 1500 دورة في الدقيقة Easy Servo
سائق 3HSS2260 سمات
1 ، 32 بت DSP وتكنولوجيا التحكم في حلقة مغلقة ناقلات
2 ، دون أن تفقد الخطوة ، دقة عالية في الموقف
3 ، تحسين عزم دوران خرج المحرك وسرعة العمل
4 ، تكنولوجيا التحكم الحالية المتغيرة ، وكبح ارتفاع درجة حرارة المحرك
5 ، التكيف مع مجموعة متنوعة من ظروف الحمل الميكانيكية (بما في ذلك البكرات منخفضة الصلابة) ، لا
تحتاج إلى ضبط معلمة الكسب
6 ، تتحرك على نحو سلس وموثوق ، والاهتزاز المنخفض ، وتحسين كبير في تسريع و
يتباطأ
7 ، قدرة سرعة الصفر ثابتة دون اهتزاز
8 ، التكيف مع محرك سيرفو هجين ثلاثي الأطوار 86 (NEMA34) و 110 (NEMA 42)
9 ، الحد الأقصى لتردد النبض خطوة 200 كيلو هرتز
10 ، خطوة صغيرة 400-60000 نبضة / مراجعة
11 ، نطاق الجهد AC150-240V
12 ، أكثر من التيار ، والجهد الزائد وأكثر من حماية الموقف
13 ، ستة عرض أنبوب رقمي ، من السهل ضبط المعلمات ومراقبة تشغيل المحرك
حالة
| مساهمة الجهد |
AC150 ~ 220 فولت (عادة ما تستخدم 220VAC)
|
|
الإخراج الحالي
|
6.0A الذروة (المتغير الحالي على أساس الحمل)
|
|
المدخلات المنطقية الحالية
|
7 ~ 20 مللي أمبير
|
|
تكرر
|
0 ~ 200 كيلو هرتز
|
|
محرك مناسب
|
محرك سيرفو NEMA34 و NEMA42 ثلاثي الأطوار
|
|
قرار التشفير
|
1000
|
|
مقاومة العزل
|
> = 500MΩ
|
سلسلة NEMA42 Easy Servo (سلسلة الحلقة المغلقة NEMA42)
| الوضع | زاوية الخطوة | التيار (أ) | المقاومة (Ω ± 10٪) |
الحث (mH ± 20٪) |
عقد عزم الدوران (نيوتن متر) | طول المحرك (مم) |
التشفير الدقة (PPR) |
سائق قابل للتطبيق |
| 110HCE12N-B39 | 1.2 درجة | 4.2 | 1.2 | 13 | 12 | 139 | 1000 | 3HSS2260 |
