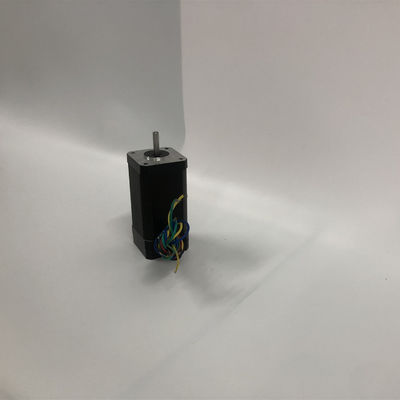

CE 80mm محرك تيار مستمر بدون فرش 669 واط 4000 دورة في الدقيقة 220VAC مع أداة طبية
المواصفات العامة:
| غرض | تخصيص |
| نوع العرض | ستار / دلتا |
| زاوية تأثير القاعة | 120 درجة زاوية كهرباء |
| رمح الجريان | 0.03 مم |
| اللعب الشعاعي | 0.03 مم / 50 جرام |
| انهاء اللعب | 0.03 مم / 50 جرام |
| أقصى قوة شعاعية | 35N / 20mm من الحافة |
| أقصى قوة محورية | 30N |
| فئة العزل | الصف ب |
| فئة IP | IP 40 |
| قوة عازلة | 500VDC لمدة دقيقة واحدة |
| مقاومة العزل | 100MΩmin 500VDC |
المواصفات الكهربائية:
| نموذج | رقم المرحلة | الفولطية المقدرة (VDC) | السرعة المقدرة (RPM) | عزم الدوران المقدر (نانومتر) | الطاقة المقدرة (W) | الكتلة (كجم) | طول الجسم (مم) |
| DW90BLDC73-48200 | 3 | 48 | 3000 | 0.67 | 200 | 2.10 | 73 |
| DW90BLDC103-48400 | 3 | 48 | 3000 | 1.34 | 400 | 3.30 | 103 |
| DW90BLDC103-48401 | 3 | 48 | 3000 | 2.01 | 600 | 4.50 | 133 |
أبعاد:
(الوحدة = مم)
الربط الكهربائي:
| رقم الرصاص | لون الرصاص | مقياس الرصاص | وظيفة | وصف |
| 1 | أحمر | UL3266 / 28AWG | VCC + 5VDC | جهد الإمداد لحساسات القاعة |
| 2 | أسود | GND | أرضية لأجهزة استشعار القاعات | |
| 3 | أصفر | القاعة أ | إشارة القاعة أ | |
| 4 | لون أخضر | القاعة ب | إشارة القاعة ب | |
| 5 | أزرق | UL3266 / 20AWG | القاعة ج | إشارة القاعة ج |
| 1 | أصفر | المرحلة ش | مرحلة المحرك U | |
| 2 | لون أخضر | المرحلة الخامسة | مرحلة المحرك الخامس | |
| 3 | أزرق | المرحلة W | حالة المحرك W |
