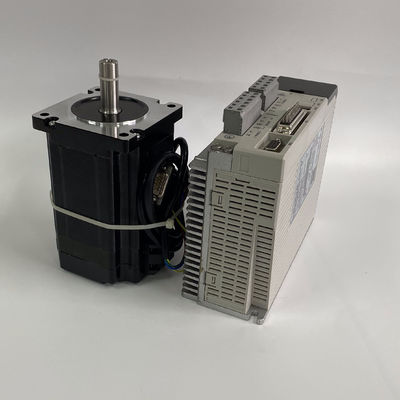

4.5Nm حلقة مغلقة محرك متدرج نيما 34 وسائق السائر مع شاشة عرض
طراز المحرك: 86HSE4N-BC38
زاوية الخطوة: 1.8 درجة
التيار: 6A
المقاومة: 0.45 ±٪ 10
المحاثة: 3.7mH ± 20٪
عقد عزم الدوران: 4.5 نيوتن متر
خط التشفير: 1000 خط
وزن المحرك: 2.7 كجم
سائق مناسب: HSS758
الحد الأقصى لتردد النبض خطوة 200 كيلو هرتز
خطوة دقيقة 400-65535 نبضة / مراجعة
نطاق الجهد AC50V ~ 80V
محرك متدرج مغلق الحلقة والسائق:
سمات:
1.32 بت DSP وتكنولوجيا التحكم في الحلقة المغلقة
2. دون فقدان الخطوة ، دقة عالية في الموقف
3.Improve المحرك الناتج عزم الدوران وسرعة العمل
4.Variable تكنولوجيا التحكم الحالية ، وكبح ارتفاع درجة حرارة المحرك
5. التكيف مع مجموعة متنوعة من ظروف الحمل الميكانيكي (بما في ذلك البكرات منخفضة الصلابة) ، لا حاجة لضبط معلمة الكسب
6. حركة سلسة وموثوقة ، اهتزاز منخفض ، تحسن كبير في التعجيل والتباطؤ
7. قدرة الصفر سرعة ثابتة دون اهتزاز
8. التكيف مع محرك سيرفو مختلط ثنائي الطور 86 (NEMA34)
9. over الحالي ، أكثر من الجهد وأكثر من حماية الموقف
10.Six أنبوب عرض رقمي ، من السهل ضبط المعلمات ومراقبة حالة تشغيل المحرك
المعلمات الكهربائية:
| الوضع | زاوية الخطوة | التيار (أ) | المقاومة (Ω ± 10٪) |
الحث (mH ± 20٪) |
عقد العزم (نانومتر) |
طول المحرك (مم) |
التشفير الدقة (PPR) |
الوزن (كجم) |
سائق مناسب |
| 42HSE05N-D24 | 1.8 درجة | 1.5 | 2.8 | 5.5 | 0.55 | 48 | 1000 | 0.45 | HSS42 |
| 57HSE2N-D25 | 1.8 درجة | 4.2 | 0.5 | 1.8 | 2 | 76 | 1000 | 1.15 | HSS57 |
| 60HSE3N-D25 | 1.8 درجة | 5 | 0.45 | 1.8 | 3 | 88 | 1000 | 1.55 | HSS60 |
| 86HSE4N-BC38 | 1.8 درجة | 6.0 | 0.45 | 3.7 | 4.5 | 82 | 1000 | 2.65 | HSS86 ، HSS758 |
| 86HSE8N-BC38 | 1.8 درجة | 6.0 | 0.44 | 3.7 | 8.5 | 118 | 1000 | 4.0 | HSS86 ، HSS758 |
| 86HSE12N-BC38 | 1.8 درجة | 6.0 | 0.45 | 5.2 | 12 | 156 | 1000 |
5.65 |
HSS86 ، HSS758 |
| 110HCE12N-B39 | 1.2 درجة | 4.2 | 1.2 | 13 | 12 | 139 | 1000 | 8 | 3HSS2260 |
| 110HCE16N-B39 | 1.2 درجة | 6.4 | 0.9 | 9.5 | 16 | 180 | 1000 | 10 | 3HSS2260 |
| 110HCE20N-B39 | 1.2 درجة | 4.2 | 1.88 | 18 | 20 | 221 | 1000 | 12 | 3HSS2260 |
| 130HCE36N-B45 | 1.2 درجة | 8.5 | 0.93 | 13.1 | 36 | 230 | 1000 | 20 | 3HSS2260 |
| 130HCE50N-B45 | 1.2 درجة | 8.5 | 1.82 | 18.5 | 50 | 282 | 1000 | 24 | 3HSS2260 |
أبعاد المحرك:
حجم تثبيت السائق: (مم)
سائق Wring الرسم التخطيطي:
اختيار Microstep:
|
Micorstep / مراجعة |
SW3 |
SW4 |
SW5 |
SW6 |
|
تقصير(400) |
تشغيل |
تشغيل |
تشغيل |
تشغيل |
|
800 |
إيقاف |
تشغيل |
تشغيل |
تشغيل |
|
1600 |
تشغيل |
إيقاف |
تشغيل |
تشغيل |
|
3200 |
إيقاف |
إيقاف |
تشغيل |
تشغيل |
|
6400 |
تشغيل |
تشغيل |
إيقاف |
تشغيل |
|
12800 |
إيقاف |
تشغيل |
إيقاف |
تشغيل |
|
25600 |
تشغيل |
إيقاف |
إيقاف |
تشغيل |
|
51200 |
إيقاف |
إيقاف |
إيقاف |
تشغيل |
|
1000 |
تشغيل |
تشغيل |
تشغيل |
إيقاف |
|
2000 |
إيقاف |
تشغيل |
تشغيل |
إيقاف |
|
4000 |
تشغيل |
إيقاف |
تشغيل |
إيقاف |
|
5000 |
إيقاف |
إيقاف |
تشغيل |
إيقاف |
|
8000 |
تشغيل |
تشغيل |
إيقاف |
إيقاف |
|
10000 |
إيقاف |
تشغيل |
إيقاف |
إيقاف |
|
20000 |
تشغيل |
إيقاف |
إيقاف |
إيقاف |
|
40000 |
إيقاف |
إيقاف |
إيقاف |
إيقاف |
منحنى عزم الدوران / التردد:
التطبيقات:
يتم تطبيق محرك السائر على نطاق واسع في آلة النقش ، وآلة النسيج ، والطابعة ثلاثية الأبعاد ، والأدوات الطبية ، ومعدات إضاءة المسرح ، والروبوت ، و CNC ، ونافورة الموسيقى ، وغيرها من المعدات الأوتوماتيكية الصناعية.
