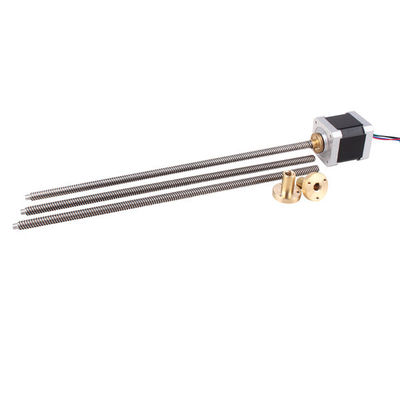

nema 17 محرك خطي متدرج نوع خارجي 5.5kg.cm للطابعة ثلاثية الأبعاد
نيما 17 محرك متدرج خطي
أبعاد المسمار الرصاص:
| قطر الدائرة | مسافة الرصاص (مم) | بداية | طول الخطوة (مم) |
نوع المحرك المناسب |
| Tr8 | 2 | 1 | 0.01 | 42HSL-E ، 42HSL-N |
| Tr8 | 4 | 2 | 0.02 | 42HSL-E ، 42HSL-N |
| Tr8 | 8 | 4 | 0.04 | 42HSL-E ، 42HSL-N |
| Tr10 | 2 | 1 | 0.01 | 42HSL-E |
| Tr10 | 4 | 2 | 0.02 | 42HSL-E |
ورقة بيانات محرك السائر:
| نموذج رقم | زاوية الخطوة (°) | الفولطية المقدرة (V) | التصنيف الحالي (A) | مقاومة المرحلة (Ω) | محاثة الطور (م ح) | عقد عزم الدوران (Kg.cm) | Detent Torque (g.cm Max) | الدوار القصور الذاتي (g.cm²) | طول المحرك (مم) | يؤدي لا. | وزن المحرك (كجم) |
| 42HS29-0804 | 1.8 | 2.3 | 0.8 | 2.9 | 3 | 1.8 | 180 | 25 | 29 | 4 | 0.16 |
| 42HS34-0404 | 1.8 | 12.0 | 0.4 | 30 | 35 | 3.2 | 200 | 34 | 34 | 4 | 0.22 |
| 42HS34-0844 | 1.8 | 4.8 | 0.84 | 5.75 | 8 | 2.8 | 200 | 34 | 34 | 4 | 0.22 |
| 42HS34-1704 | 1.8 | 2.2 | 1.7 | 1.3 | 1.8 | 2.8 | 200 | 34 | 34 | 4 | 0.22 |
| 42HS40-0404 | 1.8 | 12.0 | 0.4 | 30 | 60 | 4.2 | 220 | 54 | 40 | 4 | 0.28 |
| 42HS40-0804 | 1.8 | 5.4 | 0.8 | 6.8 | 12 | 4.5 | 220 | 54 | 40 | 4 | 0.28 |
| 42HS40-1204 | 1.8 | 6.6 | 1.2 | 5.5 | 11 | 5.2 | 220 | 54 | 40 | 4 | 0.28 |
| 42HS40-1684 | 1.8 | 2.8 | 1.68 | 1.68 | 3.4 | 4 | 220 | 54 | 40 | 4 | 0.28 |
| 42HS40-1704 | 1.8 | 3.4 | 1.7 | 2 | 3 | 4 | 220 | 54 | 40 | 4 | 0.28 |
| 42HS40-1206 | 1.8 | 4.0 | 1.2 | 3.3 | 3.5 | 2.97 | 220 | 54 | 40 | 6 | 0.28 |
| 42HS48-0404 | 1.8 | 12.0 | 0.4 | 30 | 45 | 4.5 | 280 | 68 | 48 | 4 | 0.38 |
| 42HS48-1004 | 1.8 | 4.5 | 1 | 4.5 | 10 | 5 | 280 | 68 | 48 | 4 | 0.38 |
| 42HS48-1304 | 1.8 | 4.6 | 1.3 | 3.5 | 6.6 | 5.5 | 280 | 68 | 48 | 4 | 0.38 |
| 42HS48-1504 | 1.8 | 4.2 | 1.5 | 2.8 | 5.5 | 5.5 | 280 | 68 | 48 | 4 | 0.38 |
| 42HS48-1684 | 1.8 | 3.4 | 1.68 | 2 | 3.8 | 5.2 | 280 | 68 | 48 | 4 | 0.38 |
| 42HS48-0406 | 1.8 | 12.0 | 0.4 | 30 | 28 | 3.2 | 280 | 68 | 48 | 4 | 0.38 |
| 42HS52-1504 | 1.8 | 4.5 | 1.5 | 3 | 7 | 6.8 | 300 | 80 | 52 | 4 | 0.45 |
| 42HS60-1504 | 1.8 | 3.8 | 1.5 | 2.5 | 6 | 7 | 360 | 95 | 60 | 4 | 0.55 |
أبعاد المحرك:
هذه المحركات الخطية هي محركات متدرجة بإطار SureStep NEMA 17 بامتداد لولبي من الفولاذ المقاوم للصدأ للدوار.بالاقتران مع الجوز اللولبي المقدم ، يترجم هذا المشغل عزم دوران المحرك إلى دفع خطي.غالبًا ما تُستخدم هذه المحركات مع شرائح خطية غير مدفوعة أو أعمدة خطية / دعامات خطية لإنشاء حلول حركة خطية بسيطة واقتصادية.
التطبيقات:
تستخدم محركات السائر الخطية في مجموعة واسعة من الصناعات من التصنيع والأمن إلى الطب والإلكترونيات.فيما يلي بعض التطبيقات:
