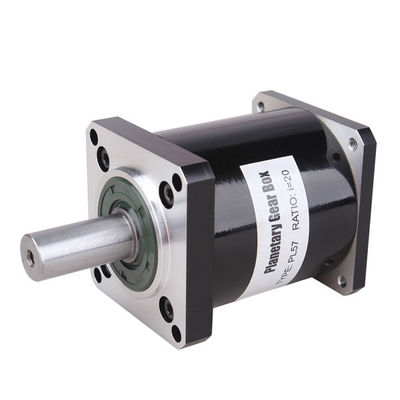

Nema 23 محرك متدرج عالي العزم مع علبة تروس كوكبية Precison
محرك متدرج موجه:
معلمات علبة التروس:
| تحديد | المرحلة الأولى | المرحلة الثانية | |
| نسبة والعتاد | 4،5،10 | 16،20،25،40،50،100 | |
| طول | مم | 53 | 70 |
| معدل الحمولة | نانومتر | 6 | 25 |
| ماكس تحميل | نانومتر | 12 | 40 |
| الكفاءة | ٪ | 95 | 90 |
| بلاكلاش | أركمين | ≤15 | ≤25 |
| وزن | كلغ | 0.8 | 1.1 |
| سرعة الإدخال المقدرة | دورة في الدقيقة | 3000 | 3000 |
| أقصى سرعة إدخال | دورة في الدقيقة | 5000 | 5000 |
| فئة الحماية | IP | 65 | 65 |
| تشحيم | شحم (تزييت مدى الحياة) | شحم (تزييت مدى الحياة) | |
| ضوضاء | ديسيبل | ≤45 | ≤45 |
| حياة | ح | ~ 20000 | ~ 20000 |
معلمات محرك السائر:
| نموذج رقم | زاوية الخطوة (°) | الفولطية المقدرة (V) | التصنيف الحالي (A) | مقاومة المرحلة (Ω) | محاثة الطور (م ح) | عقد عزم الدوران (Kg.cm) | Detent Torque (g.cm Max) | الدوار القصور الذاتي (g.cm²) | طول المحرك (مم) | يؤدي لا. |
وزن المحرك (كجم) |
| 57HS41-1004 | 1.8 | 5.4 | 1 | 5.4 | 9.5 | 5.5 | 210 | 120 | 41 | 4 | 0.45 |
| 57HS41-2004 | 1.8 | 2 | 2 | 1 | 2.2 | 5 | 210 | 120 | 41 | 4 | 0.45 |
| 57HS41-2804 | 1.8 | 2.24 | 2.8 | 0.8 | 1.4 | 5.5 | 210 | 120 | 41 | 4 | 0.45 |
| 57HS51-1504 | 1.8 | 2.4 | 1.5 | 1.6 | 3.8 | 8.2 | 360 | 275 | 51 | 4 | 0.65 |
| 57HS51-2004 | 1.8 | 2.4 | 2 | 1.2 | 3 | 9 | 360 | 275 | 51 | 4 | 0.65 |
| 57HS51-2006 | 1.8 | 2 | 2 | 1 | 1.6 | 7 | 360 | 275 | 51 | 6 | 0.65 |
| 57HS56-1504 | 1.8 | 5.7 | 1.5 | 3.8 | 12 | 13.5 | 400 | 300 | 56 | 4 | 0.7 |
| 57HS56-2804 | 1.8 | 2.8 | 2.8 | 1 | 3 | 12.6 | 400 | 300 | 56 | 4 | 0.7 |
| 57HS56 - 3004 | 1.8 | 2.85 | 3 | 0.95 | 2.8 | 12 | 400 | 300 | 56 | 4 | 0.7 |
| 57HS56-2006 | 1.8 | 3.6 | 2 | 1.8 | 2.8 | 9 | 400 | 300 | 56 | 6 | 0.7 |
| 57HS64-3004 | 1.8 | 3.9 | 3 | 1.3 | 2.2 | 15 | 500 | 380 | 64 | 4 | 0.8 |
| 57HS76-2004 | 1.8 | 8.6 | 2 | 4.3 | 16.2 | 24 | 680 | 480 | 76 | 4 | 1 |
| 57HS76-2006 | 1.8 | 4.4 | 2 | 2.2 | 3.6 | 13 | 680 | 480 | 76 | 6 | 1 |
| 57HS76-2804 | 1.8 | 3.08 | 2.8 | 1.1 | 3.6 | 19 | 680 | 480 | 76 | 4 | 1 |
| 57HS76-3004 | 1.8 | 2.7 | 3 | 0.9 | 3.5 | 20 | 680 | 480 | 76 | 4 | 1 |
| 57HS76-4004 | 1.8 | 2.4 | 4 | 0.6 | 2.2 | 20 | 680 | 480 | 76 | 4 | 1 |
| 57HS82 - 3004 | 1.8 | 4.2 | 3 | 1.4 | 5 | 22 | 700 | 510 | 82 | 4 | 1.2 |
| 57HS82-4004 | 1.8 | 3 | 4 | 0.75 | 3.5 | 20 | 700 | 510 | 82 | 4 | 1.2 |
| 57HS100-3004 | 1.8 | 3 | 3 | 1 | 4.5 | 25 | 1000 | 680 | 100 | 4 | 1.4 |
| 57HS112-3004 | 1.8 | 3.9 | 3 | 1.3 | 6.5 | 30 | 1200 | 800 | 112 | 4 | 1.7 |
| 57HS112-3504 | 1.8 | 2.45 | 3.5 | 0.7 | 3 | 28 | 1200 | 800 | 112 | 4 | 1.7 |
| 57HS112-4004 | 1.8 | 3.6 | 4 | 0.9 | 4 | 30 | 1200 | 800 | 112 | 4 | 1.7 |
أبعاد:
التطبيقات:
يتم تطبيق محرك السائر على نطاق واسع في آلة النقش ، وآلة النسيج ، والطابعة ثلاثية الأبعاد ، والأدوات الطبية ، ومعدات إضاءة المسرح ، والروبوت ، و CNC ، ونافورة الموسيقى ، وغيرها من المعدات الأوتوماتيكية الصناعية.
